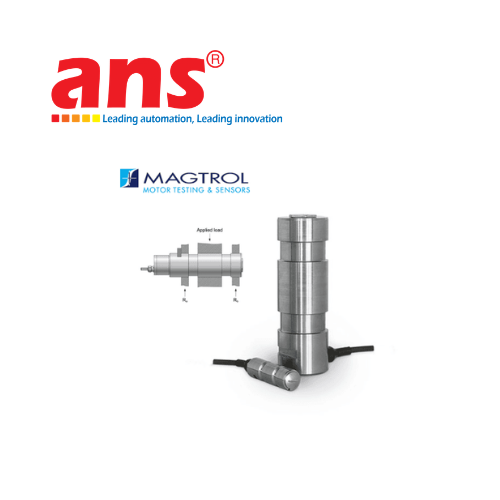

Magtrol LB 210 là cảm biến đo tải dạng chốt thuộc dòng LB 200 Series, được thiết kế để đo lực và tải trọng, đồng thời có thể sử dụng cho các ứng dụng bảo vệ quá tải trong máy móc và hệ thống công nghiệp.
Thay vì sử dụng một chốt hoặc trục cơ khí thông thường, LB 210 có thể được lắp trực tiếp vào kết cấu máy như một chốt chịu tải, đồng thời thực hiện chức năng đo lực. Cảm biến sử dụng strain gauge cấu hình full-bridge được bố trí bên trong thân chốt. Khi lực tác động theo phương đo, cầu strain gauge tạo ra tín hiệu điện tỷ lệ với lực tác dụng.
LB 210 có thiết kế bằng thép không gỉ 1.4057, kết cấu nhỏ gọn với đường kính danh định 25 mm, phù hợp cho các ứng dụng yêu cầu tích hợp cảm biến trực tiếp vào cơ cấu cơ khí.
2. Thông số kỹ thuật Magtrol LB 210
| Hạng mục | Thông số |
|---|---|
| Hãng sản xuất | Magtrol |
| Model | LB 210 |
| Loại thiết bị | Load Measuring Pin |
| Nguyên lý đo | Strain Gauge Full-Bridge |
| Tải danh định | 2.5 kN |
| Tải tương đương | 0.28 tf |
| Đường kính danh định | 25 mm |
| Quá tải cho phép | 150% tải danh định, không ảnh hưởng đến phép đo |
| Quá tải tại điểm phá hủy | >500% tải danh định |
| Sai số phi tuyến | <0.25% |
| Sai số phi tuyến + hysteresis | <0.5% |
| Độ lặp lại | ±0.1% |
| Vật liệu | Thép không gỉ 1.4057 |
| Cấp bảo vệ | IP66 |
| Nhiệt độ làm việc | -25…+80 °C |
| Nhiệt độ lưu trữ | -55…+125 °C |
| Trở kháng cầu – Input | 400 Ω |
| Trở kháng cầu – Output | 350 Ω |
| Nguồn cấp cầu đo | 5…12 VDC/AC |
| Độ nhạy | 0.5 mV/V ±3% |
| Bù điểm zero | ±1% FSD |
| Kiểu tín hiệu | Tín hiệu strain gauge, cần bộ khuếch đại bên ngoài |
| Kiểu kết nối tiêu chuẩn | Cáp tích hợp |
| Lắp đặt | Thay thế chốt/trục cơ khí |
| Xuất xứ | Switzerland |
