Giới thiệu sản phẩm

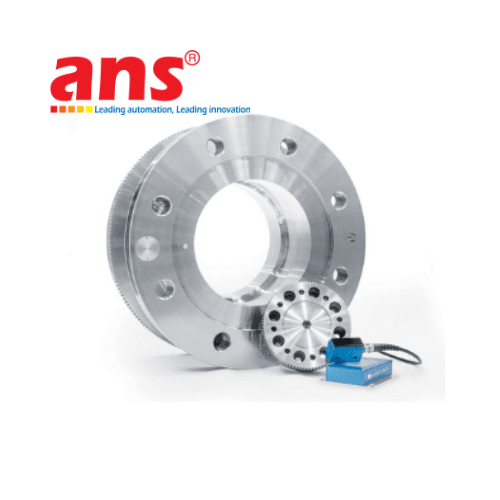

Magtrol TF Series là dòng cảm biến Torque Flange Sensor (cảm biến mô-men xoắn dạng pháp lan) được thiết kế cho phép đo mô-men xoắn trực tiếp trên trục quay mà không cần sử dụng các bộ khớp nối riêng rẽ. Dòng TF cung cấp các sản phẩm với khả năng đo mô-men xoắn từ thấp đến rất cao, độ chính xác vượt trội và cấu trúc không có ổ đỡ / không cần bảo trì, rất phù hợp cho ứng dụng kiểm tra động cơ, truyền động và các hệ thống quay trong công nghiệp.
Cụ thể, TF 309 và TFHS 309 là phiên bản mô-men xoắn nhỏ trong dòng TF, phù hợp với ứng dụng yêu cầu mô-men xoắn nhỏ – chính xác cao và đo mô-men trong các hệ thống thử nghiệm động lực học.
Thông số kỹ thuật chính – TF 309 / TFHS 309
| Hạng mục | Thông số |
|---|---|
| Model | TF 309 / TFHS 309 |
| Loại cảm biến | Torque Flange Sensor (cảm biến mô-men xoắn pháp lan) |
| Phạm vi mô-men định mức | 20 N·m |
| Dung sai quá tải | Lên tới 200% mô-men định mức |
| Độ chính xác | ±0.1% của mô-men định mức |
| Tốc độ quay tối đa | 17 000 rpm (TF 309) / 20 000 rpm (TFHS 309) |
| Tần số tín hiệu | 0 – 1 kHz |
| Tín hiệu ra mô-men | ±5 V DC (±10 V DC tùy chọn) hoặc 4–20 mA tùy cấu hình |
| Tín hiệu vận tốc (tuỳ chọn) | TTL / Z pulses |
| Nhiệt độ hoạt động chuẩn | +10 °C … +85 °C |
| Khoảng nhiệt độ mở rộng | –30 °C … +125 °C (tuỳ chọn cao cấp) |
| Cấp bảo vệ | IP42 (IP54 có thể lựa chọn) |
| Phương pháp đo | Không tiếp xúc – truyền tín hiệu HF qua telemetry |
| Khối lượng thiết bị | Khoảng 1.4 kg |
| Moment of inertia | Khoảng 0.0022 kg·m² |
