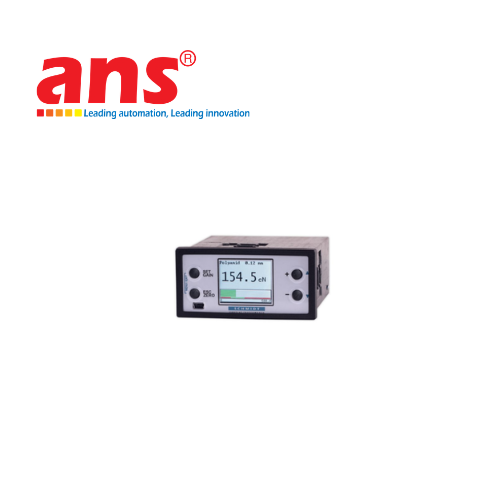

SC-PMD Hans Schmidt Việt Nam
Nhà cung cấp: ANS VIỆT NAM
Hãng sản xuất: Hans-Schmidt
Ứng dụng sản phẩm: Automotive
Mr Tính
anhnghisonhcmSC-PMD Hans Schmidt Việt Nam
Hans Schmidt & Co GmbH SC-PM / SC-PMD là bộ hiển thị lực căng dạng lắp tủ (panel mount display unit), được thiết kế để kết nối với các cảm biến đo lực căng trong các ứng dụng công nghiệp như dây, sợi, băng tải và vật liệu cuộn.
Thiết bị đóng vai trò là trung tâm xử lý và hiển thị tín hiệu đo, cho phép người dùng theo dõi giá trị lực căng theo thời gian thực với độ ổn định cao.
- Model SC-PM: dùng cho cảm biến có amplifier (0–1 V)
- Model SC-PMD: dùng cho cảm biến tín hiệu mV/V (không amplifier)
Với màn hình TFT màu, nhiều chế độ hiển thị và khả năng truyền thông đa dạng, SC-PM là giải pháp tối ưu cho các hệ thống kiểm soát lực căng chính xác và ổn định.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Display Unit lắp tủ (Panel Mount) |
| Màn hình | TFT màu 128 × 160, có đèn nền |
| Chế độ hiển thị | Numeric / Bargraph / Graph (time-tension) |
| Tín hiệu đầu vào | 0 – 1 V DC (SC-PM) / mV/V (SC-PMD) |
| Tín hiệu đầu ra | 0 – 10 V DC (standard) |
| Ngõ ra digital | USB, RS-422 |
| Ngõ ra tùy chọn | 4 – 20 mA, CAN Bus |
| Tốc độ cập nhật | ~1 ms (1000 Hz) |
| Alarm | Cài đặt MIN/MAX, output Open Collector |
| Đơn vị đo | cN, N, daN, g, kg, lb |
| Bộ nhớ | Lưu 4 đường đặc tính vật liệu |
| Damping | 9 mức lọc tín hiệu |
| Nguồn cấp | 15 – 24 VDC |
| Nhiệt độ làm việc | 10 → 45°C |
| Độ ẩm | Tối đa 85% RH |
| Kích thước | 115 × 95 × 48 mm |
| Kích thước lắp tủ | 92 × 44 mm (1/8 DIN) |
| Khối lượng | ~200 g |
