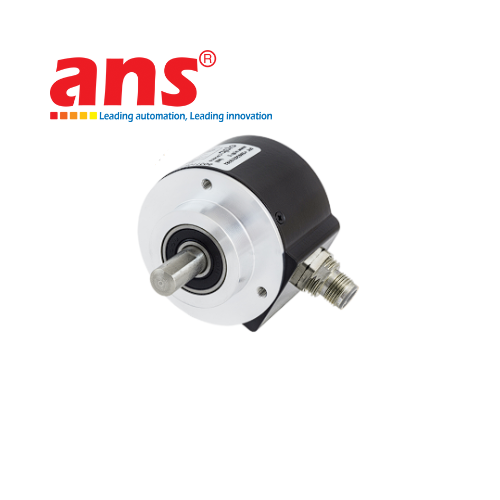

MEM540B ELAP Việt Nam
Nhà cung cấp: ANSVietnam
Hãng sản xuất: ELAP VIETNAM
Ứng dụng sản phẩm: Automotive
Mr Tính
anhnghisonhcmMEM540B ELAP Việt Nam
MEM540B thuộc dòng “MEM-Bus” của ELAP — là bộ mã hóa vòng quay tuyệt đối (absolute encoder) đa vòng (multiturn), sử dụng nguyên lý từ tính (magnetic) để ghi nhận vị trí góc quay của trục ngay khi khởi động mà không cần về điểm gốc (zero).
Với vỏ nhôm + trục/stem bằng thép không gỉ, MEM540B được thiết kế chắc chắn, bền bỉ, phù hợp cho môi trường công nghiệp khắc nghiệt. Thiết bị hỗ trợ giao tiếp EtherCAT (hoặc các chuẩn bus công nghiệp tương đương), cho phép truyền dữ liệu vị trí nhanh, ổn định và dễ dàng tích hợp vào hệ thống điều khiển tự động, PLC, hoặc hệ thống giám sát/phản hồi vị trí.
Dòng MEM540B là lựa chọn tối ưu cho các ứng dụng cần độ chính xác cao, khả năng lặp lại tốt, đa vòng quay và khả năng lưu giữ vị trí kể cả khi mất nguồn.
Thông số kỹ thuật chính
| Thông số | Giá trị / Mô tả |
|---|---|
| Loại encoder | Absolute encoder – Multiturn (MEM-Bus) |
| Giao tiếp / Interface | EtherCAT (bus công nghiệp) |
| Nguyên lý hoạt động | Magnetic (từ tính) |
| Độ phân giải | 8192 steps/vòng – 13 bit |
| Số vòng đo được (multiturn) | 65536 vòng – 16 bit |
| Thời gian khởi tạo | < 1 giây |
| Nguồn cấp | 10 ÷ 30 V DC |
| Công suất tiêu thụ | ~ 2 W |
| Momen khởi động trục (starting torque) | ≤ 0.8 N·cm |
| Tốc độ quay tối đa | ~ 6000 vòng/phút |
| Shaft / Hollow-shaft Ø | 6, 8, 10 mm (shaft) / 8, 10, 12, 14, 15 mm (hollow shaft) |
| Trọng lượng khoảng | 500 g |
| Tải trục tối đa | 80 N (axial) / 100 N (radial) |
| Độ quán tính (inertia) | ≤ 25 g·cm² |
| Độ chính xác | ± ½ LSB |
| Khả năng chịu rung | 100 m/s² (10–2000 Hz) |
| Khả năng chịu sốc | 50 G (11 ms) |
| Cấp bảo vệ / IP | IP67 (thân) – IP65 (phía trục) |
| Nhiệt độ làm việc | –30 °C ÷ +70 °C |
| Nhiệt độ lưu kho | –30 °C ÷ +85 °C |
