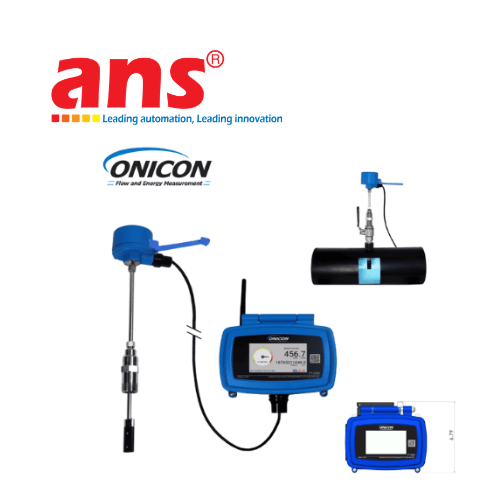

anhnghisonhcmFT-3500-100-0A12 Onicon Việt Nam
ONICON FT-3500-100-0A12 thuộc dòng FT-3500 Insertion Electromagnetic Flow Meter của ONICON – USA, được thiết kế để đo lưu lượng các chất lỏng có tính dẫn điện trong hệ thống HVAC, cấp nước và các ứng dụng công nghiệp.
Thiết bị sử dụng nguyên lý đo lưu lượng điện từ, không có bộ phận chuyển động trong dòng chất lỏng, giúp giảm hao mòn và yêu cầu bảo trì. FT-3500 có thiết kế Insertion, cho phép lắp đặt trên đường ống hiện hữu và hỗ trợ phương án hot-tap để đưa cảm biến vào hoặc tháo ra mà không cần ngừng dòng chảy.
Với cấu hình FT-3500-100-0A12, thiết bị được thiết kế cho đường ống 1-1/4″ đến 2-1/2″, sử dụng stem dài 18 inch, phù hợp với các hệ thống đường ống kích thước nhỏ.
2. Thông số kỹ thuật
| Thông số | FT-3500-100-0A12 |
|---|---|
| Thương hiệu | ONICON – USA |
| Model | FT-3500-100-0A12 |
| Dòng sản phẩm | FT-3500 Insertion Electromagnetic Flow Meter |
| Nguyên lý đo | Electromagnetic |
| Cấu hình | Flow Only + Remote Display |
| Communication | Không có Communication Module |
| Kích thước đường ống | 1-1/4″ – 2-1/2″ |
| Stem length | 18 inch |
| Wetted material | 316 Stainless Steel, XAREC, FKM/Viton |
| Độ dẫn điện tối thiểu | 25 μS/cm |
| Dải vận tốc | 0,1 – 20 ft/s |
| Turndown | 200:1 |
| Độ chính xác | ±1,0% giá trị đọc từ 2–20 ft/s; ±0,02 ft/s dưới 2 ft/s |
| Nhiệt độ chất lỏng | 15 – 250°F |
| Áp suất chất lỏng | Tối đa 400 psi |
| Flow Sensor | NEMA 6 |
| Remote Display | NEMA 4 |
| Màn hình | Touchscreen 4,3 inch |
| Nguồn cấp | 22–26 VDC hoặc 20–28 VAC |
| Tín hiệu I/O | 4–20 mA, 0–10 V, 0–5 V, Frequency/Pulse tùy cấu hình |
