EAM300-BF6.5A4G.13120.A Baumer Việt Nam
Nhà cung cấp: ANS VIỆT NAM
Hãng sản xuất: BAUMER VIET NAM
Ứng dụng sản phẩm: Food & Beverage
Mr Tính
anhnghisonhcmEAM300-BF6.5A4G.13120.A Baumer Việt Nam

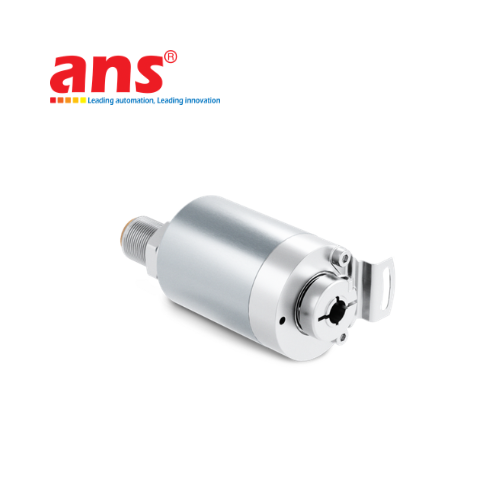

Baumer EAM300-BF6.5A4G.13120.A là bộ mã hóa vòng quay tuyệt đối đa vòng (Multiturn Absolute Encoder) thuộc dòng EAM300 của Baumer, được thiết kế để xác định vị trí góc và theo dõi chuyển động quay trong các hệ thống máy móc công nghiệp. Thiết bị sử dụng công nghệ cảm biến từ tính, kết hợp giao tiếp SSI để truyền dữ liệu vị trí đến bộ điều khiển.
Khác với encoder gia tăng (Incremental Encoder), encoder tuyệt đối cung cấp giá trị vị trí tương ứng với góc quay thực tế. Phiên bản đa vòng còn có khả năng ghi nhận số vòng quay, hỗ trợ theo dõi vị trí trong các cơ cấu chuyển động cần quản lý cả góc quay và số vòng đã thực hiện.
Với thiết kế mặt bích đường kính 30 mm, trục rỗng mù đường kính 6 mm và đầu nối M12 8 chân, Baumer EAM300 phù hợp để tích hợp vào các hệ thống điều khiển chuyển động, máy tự động hóa và thiết bị công nghiệp yêu cầu phản hồi vị trí chính xác.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | EAM300-BF6.5A4G.13120.A |
| Hãng sản xuất | Baumer |
| Loại thiết bị | Encoder tuyệt đối đa vòng |
| Nguyên lý cảm biến | Từ tính |
| Giao tiếp | SSI |
| Độ phân giải mỗi vòng | 8.192 bước/vòng – 13 bit |
| Số vòng quay | 4.096 vòng – 12 bit |
| Tổng độ phân giải danh nghĩa | 25 bit |
| Độ chính xác tuyệt đối | ±0,15° tại +20 ±15°C; ±0,25° trong dải −40 đến +85°C |
| Điện áp cấp | 4,5–30 VDC |
| Tín hiệu SSI | RS422 |
| Đường kính mặt bích | 30 mm |
| Loại trục | Trục rỗng mù, Ø6 mm |
| Cấp bảo vệ | IP65, không có phớt trục |
| Tốc độ quay tối đa | 6.000 vòng/phút |
| Nhiệt độ vận hành | −40 đến +85°C |
| Kết nối | Đầu nối M12, 8 chân |
| Vật liệu vỏ | Thép mạ kẽm |
| Vật liệu mặt bích | Nhôm |
| Vật liệu trục rỗng | Thép không gỉ |
